Amplificadores

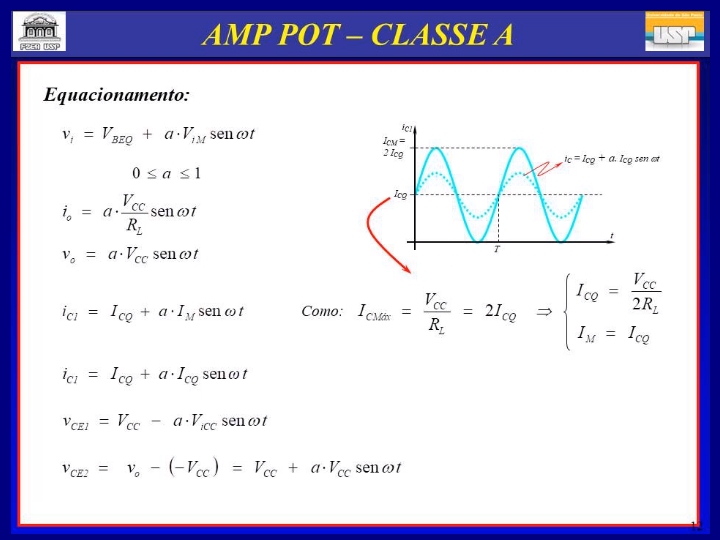

Equacionamento - No slide acima temos o equacionamento do amplificador classe A. Uma informação importante é que foi produzida uma variável a minúsculo, e essa variável multiplica a parte senoidal das formas de onda, de modo que podemos variar a amplitude do sinal como se fosse o controle de volume do amplificador de áudio. Essa amplitude se propaga por todas as forma de onda e a varia de zero a um, representando os valores instantaneos tensão/corrente, onde para a = 1 temos a amplitude máxima do sinal senoidal.
